摘要
盘行制动器是提升机制动系统的重要执行部件和液压站、管路系统配套组成一套的制动系统 ,适 用于提升机工作制和安全制动之用。 盘行制动器是靠碟形弹簧产生制动力, 用油压解除制动,制动力沿轴向作用的制动器。其制动力大小、使用维护、制动力调整对整个提升系统安全运行都具有重大的影响,安装、使用单位需要予以 重视,确保运行安全。

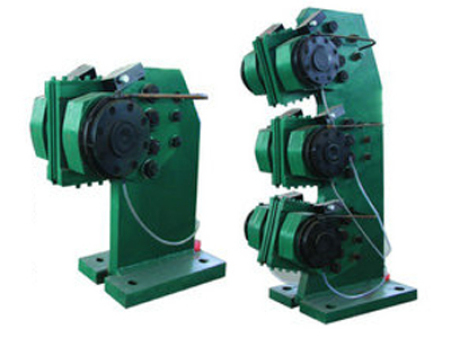

产品介绍
盘行制动器是提升机制动系统的重要执行部件和液压站、管路系统配套组成一套的制动系统 ,适
用于提升机工作制和安全制动之用。
盘行制动器是靠碟形弹簧产生制动力, 用油压解除制动,制动力沿轴向作用的制动器。其制动力大小、使用维护、制动力调整对整个提升系统安全运行都具有重大的影响,安装、使用单位需要予以
重视,确保运行安全。
■性能特点
1.制动力矩具有良好的可调性;
2.惯性小，动作快,灵敏度高;
3.可靠性高,可以多副制动器同时工作,少则2副,多者12副,故如有一副失灵,只能失去少部分制动力, -般情况下仍可闸住提升机,若液压站、液压系统有损坏,均坷自动施闸;
4.通用性好,盘形制动器有很多零件是通用的,姐不同的提升机可配不同数量相同型号的盘形制动器;
5.结构简单、维修调整方便。
-
![平行轴减速机]()
平行轴减速机
平行轴减速机齿轮采用高Q度低碳合金钢经渗碳淬火而成,齿轮硬度达HR58-62 ,齿轮均采用磨缸艺,精度高,接触性好。
-
![行星齿轮减速机]()
行星齿轮减速机
行星减速机是全硬齿面行星齿轮减速机,高速级为平行轴齿轮传动,中间级和低速级为行星齿轮传动，行星轮、太阳轮及平行轴传动的大小齿轮均采用低碳合金钢渗碳淬火热处理I艺及磨齿加工工艺,外齿轮精度为6级精度,内齿轮精度为7级精度,齿根喷丸强化,提高齿根弯曲强度。
-
![圆柱齿轮减速机]()
圆柱齿轮减速机
圆柱齿轮减速机是按我国标准ZBJ19004生产的啮合渐开斜齿圆柱齿轮减速机,起到传动与减速之作用。由于箱体结构为水平分割全封闭式,具有机械性能好,工作何靠,维护方便等优绣特点。
-
![液压站]()
液压站
液压站主要作用: 1.可以为盘形制动器提供不同油压值的压力油,以获得不同的制动力矩。 2.在事故状态下,可以使制动器的油压迅速降到预选调定的某一值P1级 ，经过延时后,制动器的全部油压迅速回到零,使制动器达到全制动状态 3.用于单绳双筒提升机的液压站供给提升机调绳液压缸需要的压力油 液压站型号与特征:
